Nguyên lý hoạt động của cổng tự động

Ngày đăng: 06/07/2222

Nội dung trang

Cổng tự động hiện đang là sản phẩm được săn đón bởi tính năng tự động mang lại nhiều tiện ích. Vậy thiết bị này vận hành theo nguyên lý nào và cách hoạt động ra sao thì chắc hẳn không phải ai cũng biết. Hãy để Cửa Tự Động Hà Nội bật mí nguyên lý hoạt động của cổng tự động ngay nội dung bài viết dưới đây.

Nguyên lý hoạt động của motor cổng tự động

Cổng tự động được chia thành 3 loại: Cổng tự động tay đòn, cổng tự động âm sàn và cổng trượt tự động.

1. Nguyên lý hoạt động của cổng tự động tay đòn

Nguyên lý hoạt động của cổng tự động tay đòn sẽ diễn ra theo hành trình:

Hai motor cánh tay đòn được lắp đặt nổi phía trên cánh cổng. Một đầu gắn vào trụ cổng, một đầu cố định vào cánh cổng.

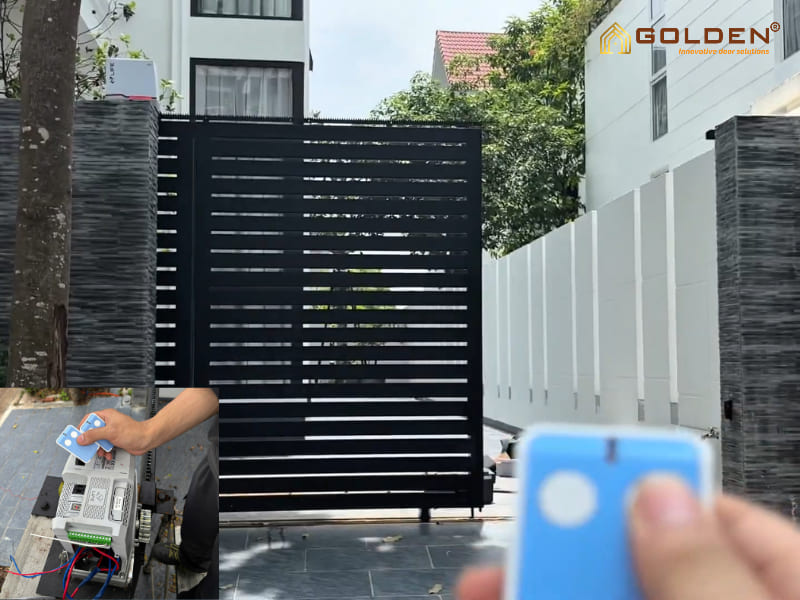

Khi nhận được tin hiệu từ thiết bị điều khiển như remote, nút bấm tường, điện thoại thông minh. Mạch điều khiển trung tâm sẽ làm nhiệm vụ phân tích và xử lý dữ liệu rồi truyền thông tin đến motor cổng tay đòn.

Hai motor này sau khi nhận được thông tin từ bộ xử lý, sẽ trực tiếp tác động lực lên cánh cổng để đóng/mở tự động. Quá trình này có thể được cài đặt các thông số kỹ thuật như thời gian mở, tốc độ… Nhờ có thiết bị motor nên cổng vận hành hoàn toàn tự động và không cần sử dụng sức lực của con người.

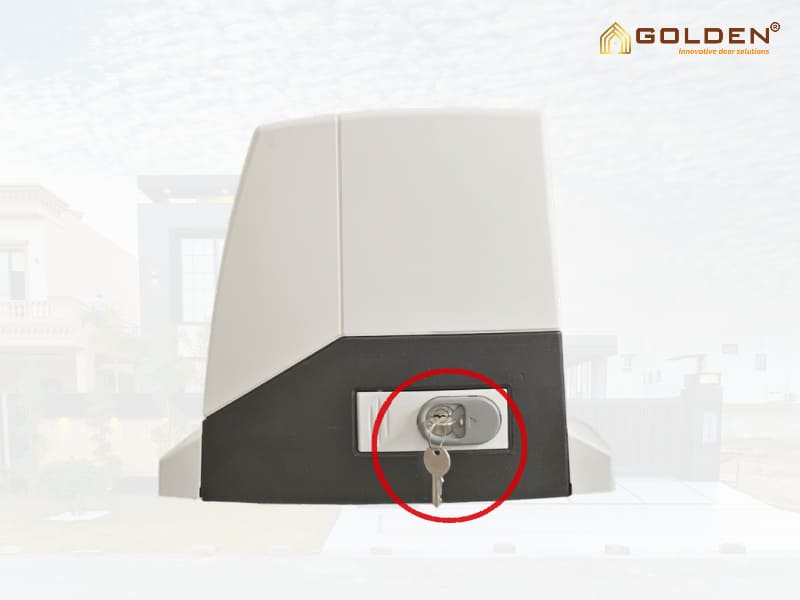

Với người bình thường không thể dùng tay đẩy hoặc kéo cổng tự động (trừ khi mở khóa ly hợp). Cổng chỉ vận hành khi được điều khiển thông qua thiết bị điều khiển từ xa.

2. Nguyên lý hoạt động của cổng tự động âm sàn

Nguyên lý hoạt động của cổng tự động âm sàn cũng tương tự như cổng tự động tay đòn.

Theo mô hình kết nối, tủ điều khiển lấy nguồn cấp từ lưới điện 220V. Sau đó phân phối nguồn đến động cơ cổng âm sàn. Động cơ cổng có thể sử dụng nguồn 220V hoặc nguồn một chiều VDC.

Cổng tự động âm sàn sử dụng nguồn điện xoay chiều hoặc một chiều

Khi nhận tín hiệu đóng mở từ remote, tủ điều khiển sẽ cấp nguồn cho động cơ cổng. Động cơ sẽ nhận thông tin đã được xử lý từ bo mạch chính để thực hiện hành trình theo yêu cầu của người dùng. Trong quá trình thực hiện hành trình, nếu có vật cản thì cảm biến sẽ gửi tín hiệu về bảng mạch điều khiển. Ngay lập tức cổng sẽ dừng lại và đảo chiều chuyển động để tránh va chạm giữa cổng và vật cản.

3. Nguyên lý hoạt động của cổng trượt tự động

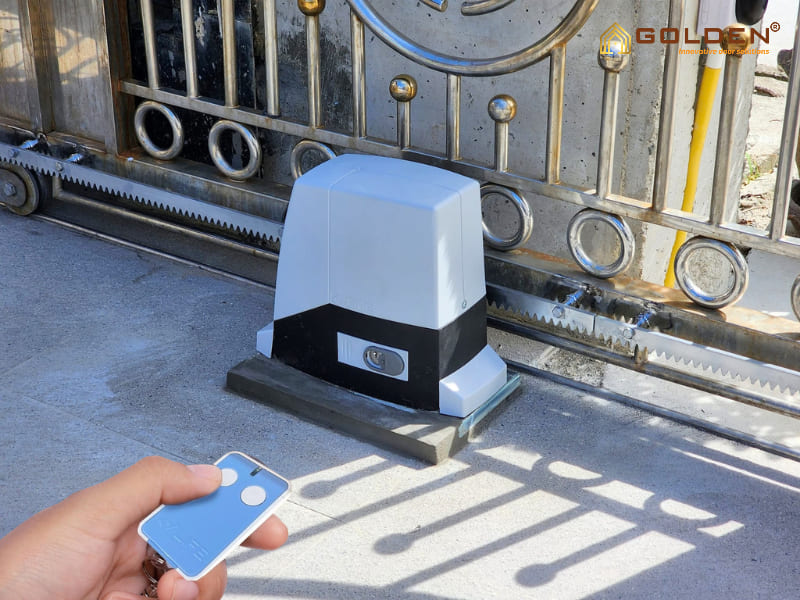

Khác với hai loại motor trên sự dụng cho cổng mở cánh. Cổng trượt tự động hoạt động trượt sang ngang để đóng/mở.

Cổng trượt tự động vân hành theo nguyên lý bánh răng truyền động. Trên motor trượt được tích hợp nhông chuyển động khớp thanh răng của cổng trượt. Khi motor nhận được tín hiệu, nhông sẽ quay tròn và cánh cổng sẽ từ từ trượt sang để đóng/mở cổng theo yêu cầu.

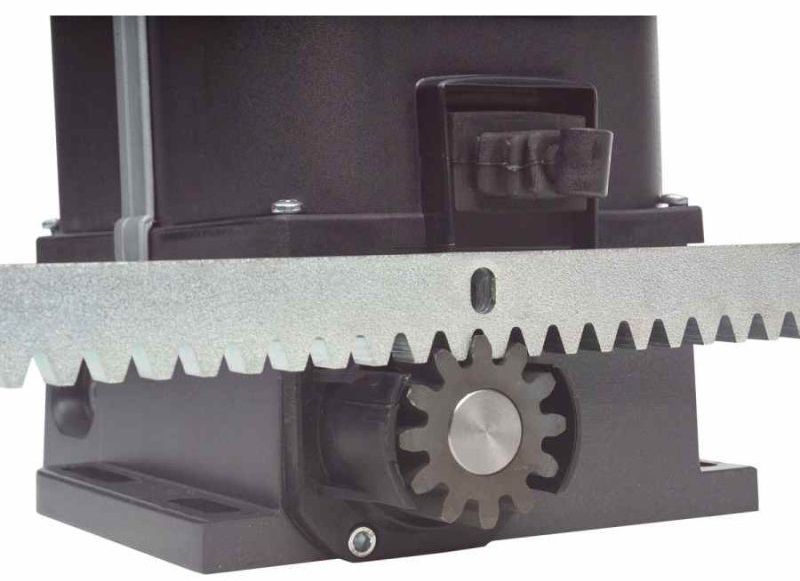

Nhông chuyển động khớp với thanh răng của cổng trượt

Cổng trượt tự động hoạt động đóng mở cũng nhờ vào thiết bị điều khiển. Khi chạy hết hành trình qua, động cơ dừng lại, Gần cuối hành trình motor sẽ giảm tốc để chống va đập khi dừng. Nên cổng và motor hoạt động bền bỉ mà không có tiếng va đập.

Trong quá trình đóng cổng, nếu có chướng ngại vật trong vùng cảm biến thì cổng dừng lại và đảo chiều chuyển động. Điều này giúp đảm bảo an toàn cho cả người và cổng.
