Cấu tạo của cổng xếp tự động

Cấu tạo của cổng xếp tự động là gì? Cổng xếp gồm những bộ phận nào? Cùng Cửa Tự Động Hà Nội tìm hiểu chi tiết ngay sau đây!

1. Cấu tạo của cổng xếp tự động

1.1 Thân cổng xếp

Đây là phần quan trọng nhất của cổng xếp tự động. Thân cổng xếp tự động được cấu tạo từ các thanh inox đan xen chéo vào nhau. Các thanh nan liên kết cho phép chúng di chuyển và gập lại một cách gọn gàng khi đóng, chúng trải dài tạo thành bức tường rào vững chắc khi mở.

Chúng được sản xuất dựa trên dây chuyền công nghệ tiên tiến hiện đại nhất thế giới, đảm bảo độ chính xác, và tính thẩm mỹ cao.

Thân cổng xếp

1.2 Đầu cổng xếp

Đầu cổng xếp tự động, còn được gọi là phần đầu của hệ thống cổng xếp, chứa các bộ phận quan trọng nhằm đảm bảo hoạt động cổng.

Cấu tạo đầu cổng xếp tự động:

Mô-tơ Điện: Là trái tim của hệ thống cổng xếp tự động. Motor này cung cấp động năng để mở và đóng cổng. Với cổng cánh cổng nặng nhẹ khác nhau thì chúng thường có công suất khác nhau.

Bảng mạch cổng xếp: Bao gồm các bo mạch điều khiển. Bộ phận này kiểm soát hoạt động của mô-tơ và điều khiển các chức năng an toàn như dừng khẩn cấp khi phát hiện có chướng ngại vật.

Xích: Được sử dụng để truyền động từ mô tơ đến bánh xe , đảm bảo cổng có thể di chuyển dọc theo ray hướng dẫn.

Ngoài ra còn có hệ cổng cấp nguồn, bảng đèn led.

Đầu cổng xếp

1.3 Màn hình hiển thị cổng xếp (đèn LED)

Đây là bộ phận hiển thị là nơi hiển thị toàn bộ thông số, thông tin bằng đèn nhấp nháy, thường được sử dụng để hiển thị tên công ty nhà máy hay xí nghiệp, và có thể tự cài qua ứng dụng.

Màn hình LED

1.4 Ray dẫn hướng

Ray dẫn hướng cổng xếp tự động chia làm 2 loại chính:

Ray dẫn hướng từ

Ray dẫn hướng từ hay còn có cái tên khác là cổng xếp không ray. Được dẫn hướng bởi hệ thống từ tính, là các nam châm nhỏ, khoảng 2cm đường kính, được lắp đặt ngầm dưới bề mặt bê tông. Chúng tạo ra một đường dẫn hướng không gian, giúp cổng di chuyển đúng hướng.

Do không sử dụng ray nổi, cổng mang lại vẻ đẹp thẩm mỹ cao, việc lắp đặt nam châm cần sự cẩn thận và chính xác để tránh lệch hướng, đảm bảo cổng vận hành ổn định.

Ray dẫn hướng cơ

Đây là loại cổng xếp vận hành trên một đường ray:Cổng sử dụng một bánh xe gang nằm kẹp giữa và di chuyển trên một đường ray sắt được chôn dưới bề mặt bê tông.

Vấn đề của loại ray là dễ bụi bẩn, rác và nước đọng có thể tích tụ trên ray nổi, cần phải làm sạch thường xuyên để tránh tình trạng kẹt ray và hư hỏng mô-tơ.Các bánh xe có thể mòn theo thời gian, dẫn đến việc cổng xệ xuống và cọ vào đường ray, gây hư hại cho cả cổng và ray.

Xem thêm: Cách lắp đặt cổng xếp tự động không ray

Cổng xếp ray dẫn hướng cơ

1.5 Cảm biến nhiệt

Khi nhiệt độ ngoài trời quá nóng, motor vận hành nhiều sinh nhiệt nếu thân motor cổng xếp nóng quá 70oC nó sẽ tự ngắt để bảo vệ motor.

Cảm biến nhiệt cổng xếp

1.6 Cảm biến an toàn

Khi đóng cổng xếp, cổng gặp chướng ngại vật trên đường đi, nó sẽ tự động lùi lại 50cm và dừng lại, hoặc khi cổng xếp bị và đổ, motor cổng sẽ tự ngắt điện.

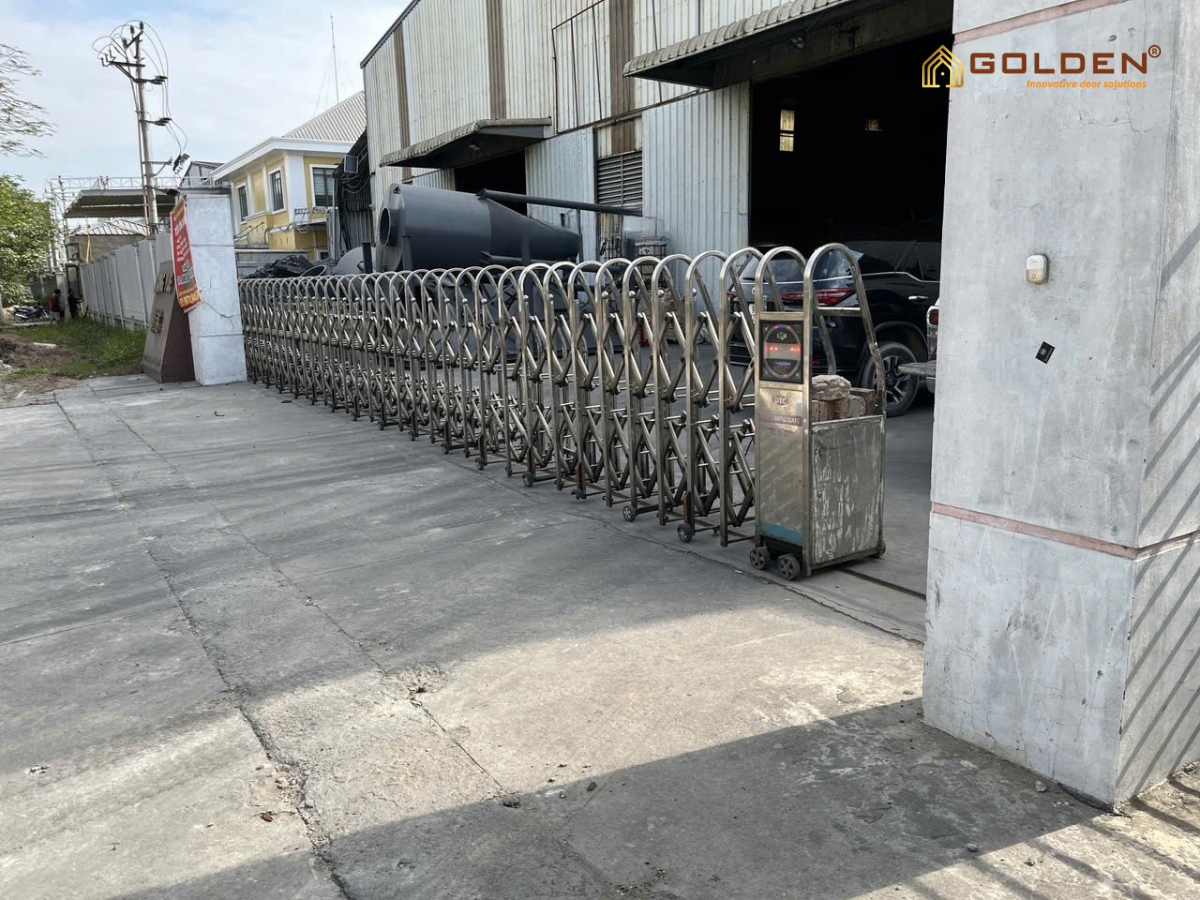

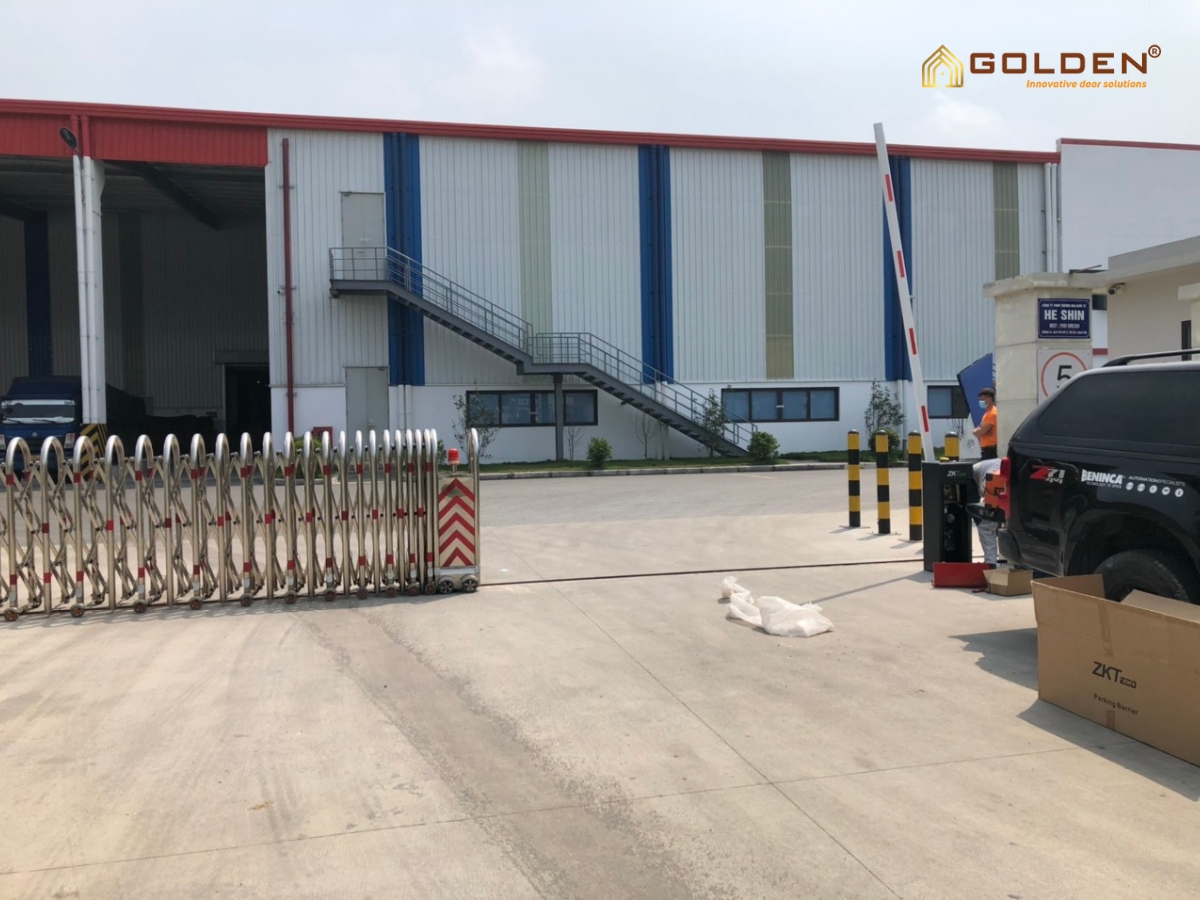

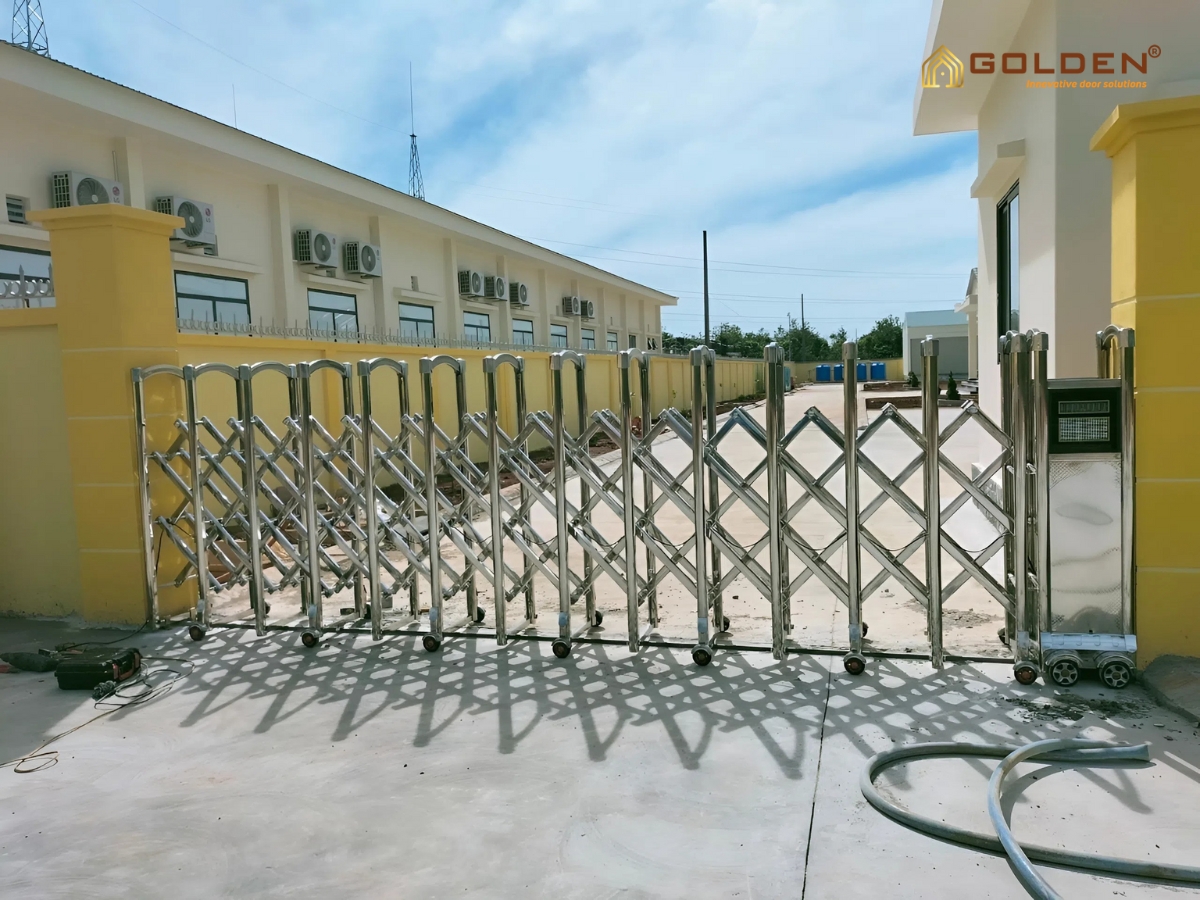

2. Cấu tạo cổng xếp tự động có ray

Cấu tạo cổng xếp tự động có ray gồm cấu tạo cổng xếp thông thường và thanh ray sắt dẫn hướng dài. Thanh ray sắt được chôn trên mặt phẳng và có gờ lên khoảng 2cm để dẫn hướng cho cổng xếp.

Nhờ vào đường ray này mà cổng xếp điều khiển cho thân cổng đi đúng hướng, không bị chệch ra ngoài.

3. Cấu tạo cổng xếp tự động không ray

Cổng xếp không ray cũng có cấu tạo như các loại cổng xếp thông thường. Cổng xếp không ray không dùng ray dẫn hướng thông thường thay vào đó là nam châm từ. Các thỏi nam châm từ được chôn chìm dưới nền đất để dẫn hướng cho bộ cổng xếp tự động.

Khi cổng hoạt động, nam châm sẽ dẫn hướng để đầu máy dẫn cổng hoạt động theo đúng hướng.
